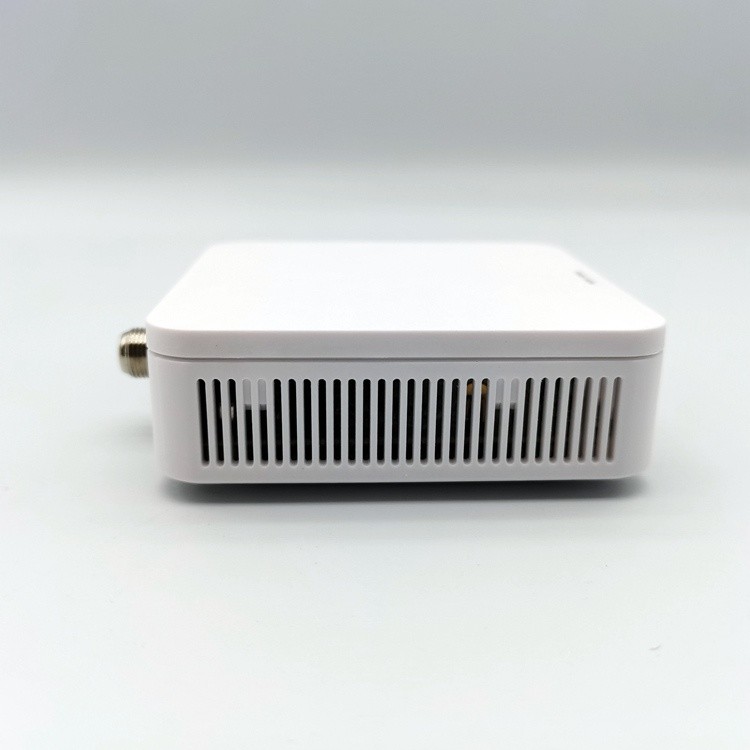

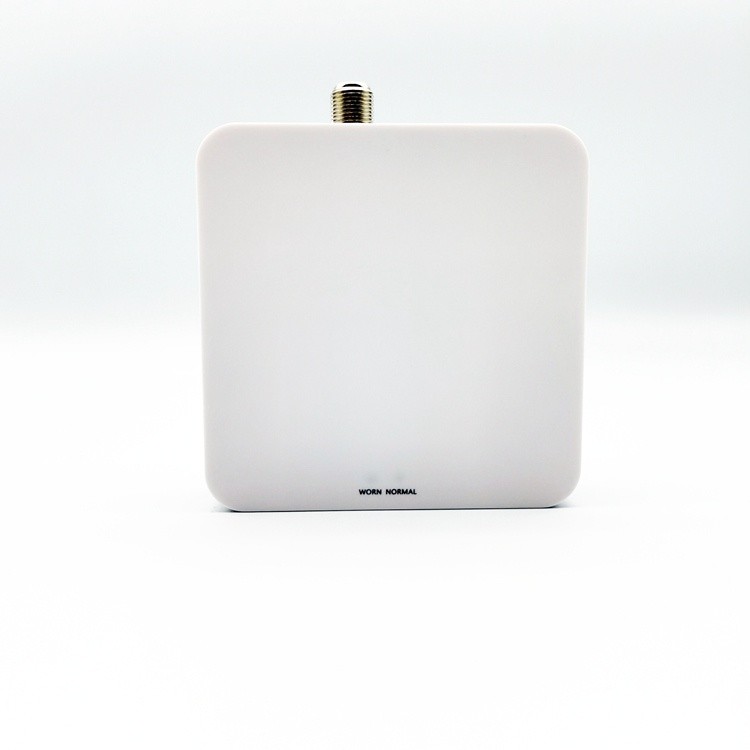

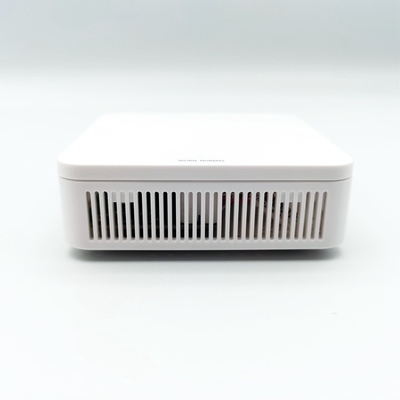

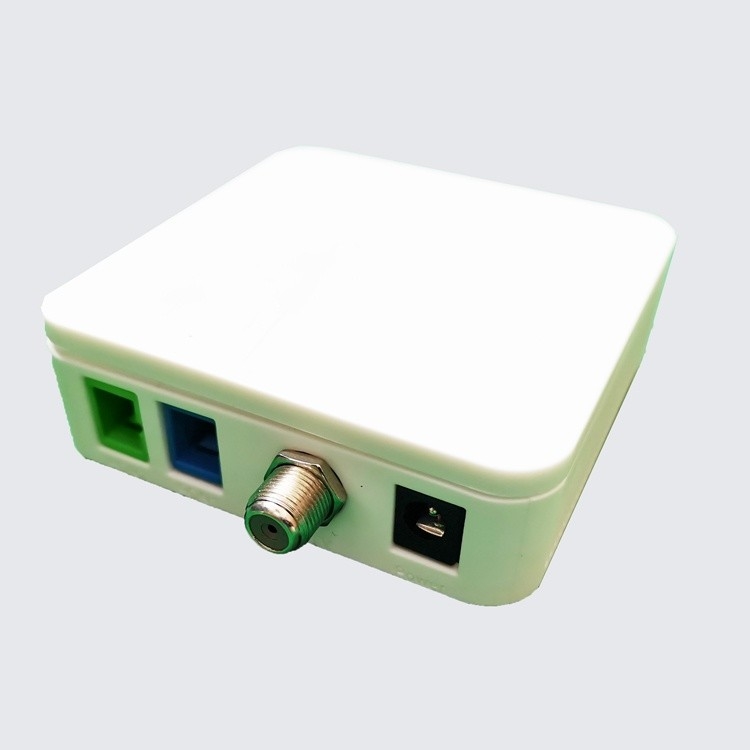

1 poort RF AGC Wdm FTTH F601C CATV Mini Optical Receiver Node Converter

1 haven RF AGC WDM FTTH CATV Mini Optical Receiver Node converter

Productiebeschrijving

WOR-1000W stijloptische glasvezelontvangeris een thuisgebaseerd mini-optisch knooppunt dat de uiteindelijke doelstelling van de ontwikkeling van optische toegang bereikt en geschikt is voor FTTH- (fiber to the home) optische vezelnetwerkgebruikers tot de eindtoegang.Analoog of digitaal naar huis kan worden gebruikt samen de ONU of EOC het bereiken van triple play.

Breedbandtoegang via glasvezel naar huis (FTTH) is het uiteindelijke ontwikkelingsdoel.WOR-1000WDe optische ontvanger is de doelterminalproducten voor dit doel.WOR-1000WHet apparaat gebruikt technologie van hoog geïsoleerde WDM om CATV- en ONU-signalen te scheiden. Verder gebruikt het ook een techniek voor het ontvangen van laag optisch vermogen en RF-AGC-besturing,met een vermogen van niet meer dan 50 W,De optische energieontvangende monitoringsindicator LED (≥-15 dBm) is op het paneel aangeboden en ondersteunt voortdurend RF-uitgangen, voor gemak van gebruik door de klant.welke is de ideale ontvangertoestel voor FTTH.

Productkenmerken

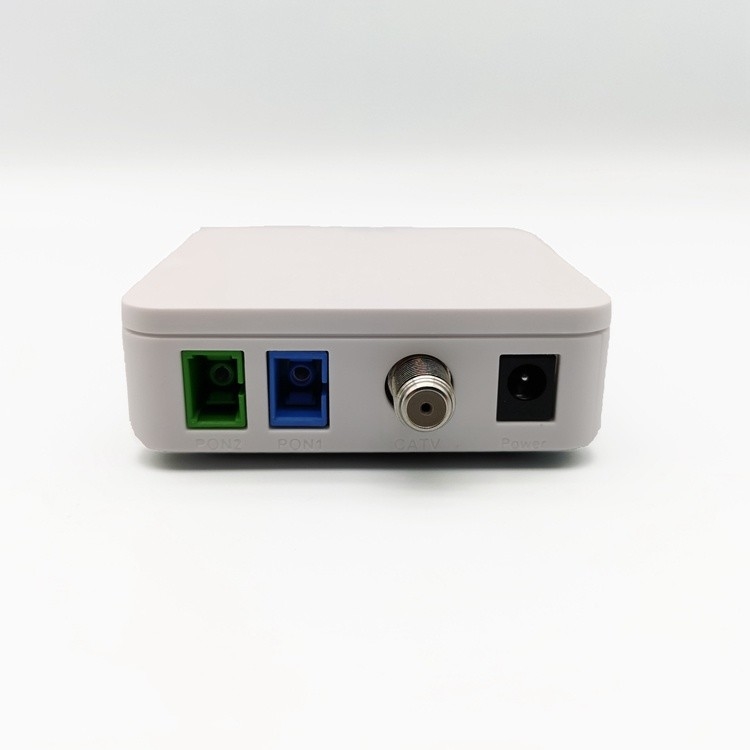

*WOR-1000Wis de ingangsinterface van het optische signaal, bij optische toegang moet APC TOP schoonmaken door alcohol, dan afstemmen adapter zonk mond, glasvezel mond mars link.

* Wanneer het optische signaal binnenkomt (≥-18 dBm) gaat het licht dan aan in het paneel, wat aangeeft dat het optische deel regelmatig werkt; het licht wordt veranderd door ontvangstvermogen als geel ((>+2 dBm),groen ((+2~-18dBm) en rood (<-18dBm).

* ONU is een 1310/1490/1550nm verbindingsinterface, neem de hoes niet uit voordat u gebruikt.

Artikel 1		Eenheid	WOR-1000W
Optische kenmerken	Invoergolflengte	(nm)	1310/1490/1550
	Uitgangsgolflengte	(nm)	1310/1490
	Operatie golflengte	(nm)	1540 tot en met 1560
	Afscheidingskanalen	(dB)	≥ 40 ((1310/1490nm en 1550nm)
	Reactie	(A/W)	≥ 0.9
	Vermogen bereik ontvangen	(dBm)	-18~-2
	Verlies van reflectie	(dB)	≥ 55
	Fiberlinker	/	SC/APC
	Pon Linker	/	SC/UPC ((of SC/APC)
RF-kenmerken	Bandbreedte/vlakte	MHz/dB	47-1000/≤±1
	Uitvoerniveau	dBv	AGC: 82±1/(-2~--12 dBm)
	Verlies van reflectie	dB	≥14 ((75Ω karakteristieke impedantie)
	RF-uitgangsinterface	/	1 weg uitgang
	CNR/MER	dB	≥ 44/34 ((PAL-D 60CH,OMI3,8%,-9dBm)
	CTB/CSO/HUM	dB	≥65/≥60/≥60 ((-1dBm ontvangen)
Andere vereiste	Stroomvoorziening/verbruik	V/W	Externe AC100~240V→DC5/5
	Werk-/opslagtemperatuur	oC	-35~50/-40~75 ((vochtigheid 5~90%)
